户用智能流量分配阀

产品特点

集三阀于一体的一体阀 01

可调流量的静态平衡阀 + 动态流量调节阀 + 动态压差平衡阀，在弗瑞斯阀门家族中被称为”一体阀”。

全行程动态调节，提高调节精度 02

弗瑞斯智能流量分配阀包含角行程和直行程两个维度的流量调节，其中角行程调节不仅是可调流量的静态平衡阀，同时还是最大可调流量的预设；直行程是动态流量调节阀，两个维度的独立调节，使得阀门可在任意的流量范围内拥有全行程的动态调节能力，提高调节精度。

降低运行流量，保持平衡运行 03

弗瑞斯智能流量分配阀内置动态压差平衡机构，使得流量不受系统压差波动的影响，是真正与管网系统压力无关的平衡控制阀，直接平衡到户，彻底解决二级网系统的水力失调问题。由于智能流量分配阀调节阀更优化、更精确的流量分配和控制，使得供热系统能够有效地降低运行流量并能保持平衡运行，提高运行的供回水温差，实现供热系统整体能耗（电耗、热耗）降耗。

结构及原理

产品类别

分为手动预设和远程调节两种

手动预设：根据流量刻度进行流量按需分配和预设，同时配备锁闭装置，完成设定直接锁闭，实现恒定流量运行；

远程调节：配备了电动远程调节机构，内置高精密微型电机，可实现流量的远程定值分配和自动调节， 确保供热系统拥有更快的反应速度和更好的稳定性。弗瑞斯户用智能流量分配阀可选配：回水温度传感器、供 / 回水温度传感器 。

产品性能优势

• 01恒定压差调节控制组件，确保阀门在任何情况下都能保持 100% 的阀权度；
• 02设定流量自动平衡保持不变，不受系统压差波动的影响，实现解耦调节，互不影响；
• 03具有流量预设功能 （流量范围可调节）但不牺牲行程，始终保持全行程的流量线性调节；
• 04可以手动调节，可选择锁闭帽，流量设定完毕后可直接锁定；
• 05改变了以往水泵运行靠经验的做法，能快速找到水泵最佳运行频率；
• 06独立快装式阀芯设计（发明专利），不易堵塞，可实现在线清洗，方便维护；
• 07最大压差可达到 800kPa, 启动压差14.9KPa。

阀体技术参数

阀体材质

抗脱锌铜

压差控制组件

PPS塑料 混合40%玻璃纤维

隔膜

氢化丁晴橡胶

耐压等级

PN25；介质温度：0℃～ 120℃

运行最大压差

800kPa

连接方式

外螺纹、内螺纹 可选

选型参数

详细参数

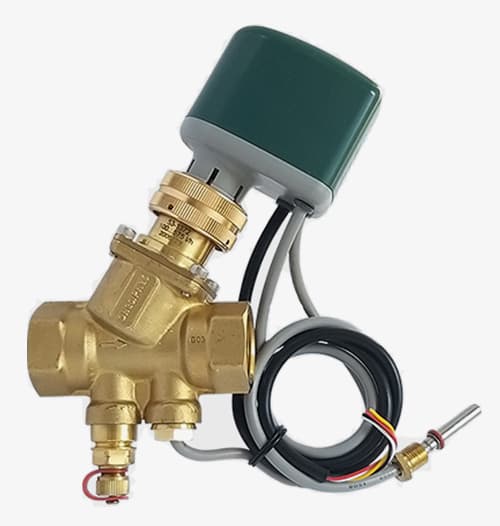

有线执行器（DN10-DN32）

驱动电机：永磁直流编码电机；

执行推力：120N；

运行行程：2.5mm、5.0mm、5.5mm（可自由设置和修改）；

控制精度：±1.0%；

温度测量范围：-55℃～+125℃；

工作电压：额定电压DC24v±10%，额定电压下最大电流30mA；

执行器功耗：运行功耗＜1W；待机功耗＜0.05W；

环境温度：-25℃~+65℃；相对湿度：20%-90%；

防护等级：IP54；

噪声：3米范围内小于40 分贝；

通信方式：MBus/RS485 通信接口（可选配）。

无线执行器（DN10-DN32）

驱动电机：永磁直流编码电机；

执行推力：120N；

运行行程：2.5mm、5.0mm、5.5mm（可自由设置和修改）；

控制精度：±1.0%；

供电方式：DC3.6V 锂电池；

电池容量：19Ah；

使用寿命：预计6年（与控制方式有关）

执行器功耗：运行功耗0.5W；休眠功耗＜0.01mW；

环境温度：-25℃~+65℃；相对湿度：20%-90%；

防护等级：IP65；

通信方式：4G（CAT1）
